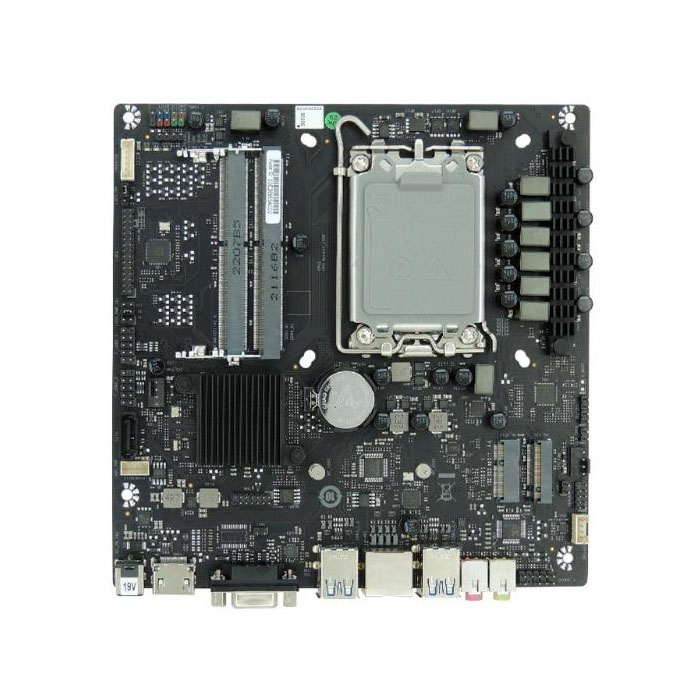

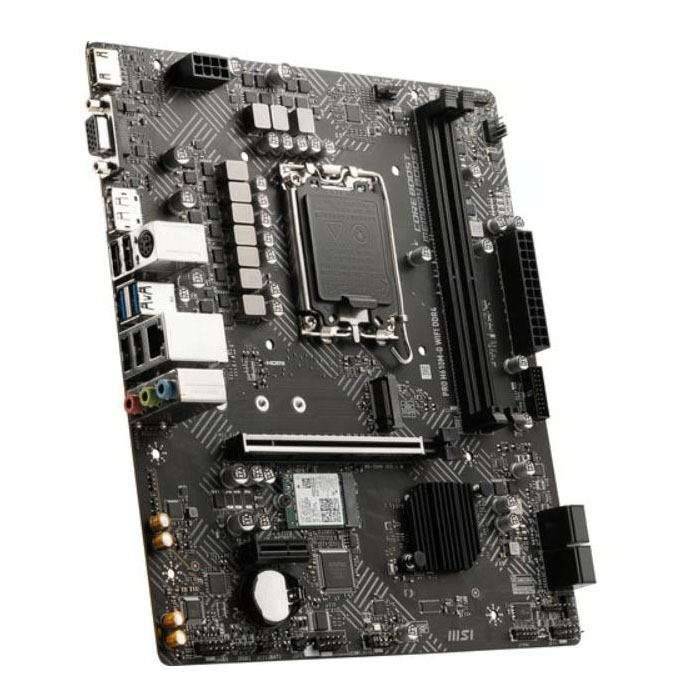

X86 मदरबोर्ड-INTEL H610 बोर्ड

YCTECH औद्योगिक उत्पाद नियंत्रण बोर्ड विकास में चीन के पूर्वी तट पर स्थित औद्योगिक नियंत्रण बोर्ड सॉफ्टवेयर डिजाइन, सॉफ्टवेयर अपग्रेड, योजनाबद्ध आरेख डिजाइन, पीसीबी डिजाइन, पीसीबी उत्पादन और पीसीबीए प्रसंस्करण शामिल है। हमारी कंपनी X86 मदरबोर्ड-INTEL H610 बोर्ड का डिज़ाइन, विकास और निर्माण करती है। 12वीं 13वीं पीढ़ी के इंटेल® कोर™, पेंटियम® गोल्ड और सेलेरॉन® प्रोसेसर के लिए इंटेल® सॉकेट LGA1700*

Intel® Turbo Boost Technology 2.0 और Intel® Turbo Boost Max Technology 3.0** को सपोर्ट करता है

*CPU केवल 65W तक सपोर्ट करता है

*सीपीयू समर्थन सूची के लिए www.asus.com देखें।

**इंटेल® टर्बो बूस्ट मैक्स टेक्नोलॉजी 3.0 समर्थन सीपीयू प्रकारों पर निर्भर करता है।

चिपसेट

Intel® H610 चिपसेट

याद

2 एक्स एसओ-डीआईएमएम, मैक्स। 64GB, DDR4 3200/2933/2800/2666/2400/2133 मेगाहर्ट्ज गैर-ईसीसी, अन-बफ़र्ड मेमोरी*

दोहरी चैनल मेमोरी आर्किटेक्चर

इंटेल® एक्सट्रीम मेमोरी प्रोफाइल (एक्सएमपी) का समर्थन करता है

*वास्तविक मेमोरी डेटा दर समर्थन सीपीयू प्रकार और डीआरएएम मॉड्यूल पर निर्भर करता है, अधिक जानकारी के लिए मेमोरी क्यूवीएल (योग्य विक्रेताओं की सूची) के लिए www.asus.com देखें।

चित्रोपमा पत्रक

1 एक्स डिस्प्लेपोर्ट**

1 एक्स एचडीएमआई® पोर्ट***

1 एक्स एलवीडीएस कनेक्टर

*ग्राफिक्स विनिर्देश सीपीयू प्रकारों के बीच भिन्न हो सकते हैं।

** अधिकतम समर्थन करता है। 4K@60Hz जैसा कि डिस्प्लेपोर्ट 1.4 में निर्दिष्ट है।

*** एचडीएमआई 2.1 में निर्दिष्ट अनुसार 4K@60Hz का समर्थन करता है।

स्टोरेज डिवाइस इंटरफ़ेस

कुल 1 x M.2 स्लॉट और 2 x SATA 6Gb/s पोर्ट का समर्थन करता है

Intel® 12वीं पीढ़ी के प्रोसेसर

- 1 x M.2 स्लॉट (कुंजी M), टाइप 2260/2280 (PCIe 4.0 x4 और SATA मोड का समर्थन करता है)

Intel® H610 चिपसेट

- 2 x SATA 6.0 Gb/s पोर्ट

इंटरनेट फ़ंक्शन

1 एक्स रियलटेक 1 जीबी ईथरनेट

ASUS लैंगार्ड

यूएसबी इंटरफेस

रियर यूएसबी (कुल 4 पोर्ट)

2 x USB 3.2 Gen 2 पोर्ट (2 x टाइप-ए)

2 एक्स यूएसबी 2.0 पोर्ट

फ्रंट यूएसबी (कुल 7 पोर्ट)

1 x USB 3.2 Gen 1 हेडर अतिरिक्त 2 USB 3.2 Gen 1 पोर्ट का समर्थन करता है

2 x USB 2.0 हेडर अतिरिक्त 4 USB 2.0 पोर्ट का समर्थन करते हैं

1 x USB 2.0 हेडर अतिरिक्त 1 USB 2.0 पोर्ट का समर्थन करता है

ध्वनि प्रभाव

रियलटेक 7.1 सराउंड साउंड हाई डेफिनिशन ऑडियो कोडेक*

- समर्थन: जैक-डिटेक्शन, फ्रंट पैनल जैक-रीटास्किंग

- 24-बिट/192 किलोहर्ट्ज़ प्लेबैक का समर्थन करता है "

* 7.1 सराउंड साउंड ऑडियो आउटपुट को सपोर्ट करने के लिए फ्रंट पैनल में एचडी ऑडियो मॉड्यूल के साथ एक चेसिस की आवश्यकता होती है।

रियर पैनल I/O डिवाइस कनेक्टर

2 एक्स यूएसबी 3.2 जनरल 2 पोर्ट

2 एक्स यूएसबी 2.0 पोर्ट

1 एक्स डिस्प्लेपोर्ट

1 एक्स एचडीएमआई® पोर्ट

1 एक्स रियलटेक 1 जीबी ईथरनेट पोर्ट

2 एक्स ऑडियो जैक

1 एक्स डीसी पावर कनेक्टर (समर्थन 19V)

अंतर्निहित I/O डिवाइस इंटरफ़ेस

पंखे और कूलिंग से संबंधित

1 एक्स 4-पिन सीपीयू फैन हेडर

1 x 4-पिन चेसिस फैन हेडर

शक्ति संबंधी

1 x 2-पिन +19V पावर कनेक्टर

1 एक्स सैटा पावर कनेक्टर

भंडारण संबंधी

1 एक्स एम.2 स्लॉट (कुंजी एम)

2 x SATA 6Gb/s पोर्ट

USB

1 x USB 3.2 Gen 1 हेडर अतिरिक्त 2 USB 3.2 Gen 1 पोर्ट का समर्थन करता है

2 x USB 2.0 हेडर अतिरिक्त 4 USB 2.0 पोर्ट का समर्थन करता है

1 x USB 2.0 हेडर अतिरिक्त 1 USB 2.0 पोर्ट का समर्थन करता है

AIO सिस्टम संबंधित

1 एक्स 2-पिन आंतरिक डीसी पावर कनेक्टर

1 एक्स स्टीरियो स्पीकर कनेक्टर

1 एक्स डीएमआईसी हेडर

फ्लैट पैनल डिस्प्ले संबंधित

1 एक्स बैकलाइट इन्वर्टर वोल्टेज चयन हेडर

1 एक्स एफपीडी ब्राइटनेस हेडर

1 एक्स पैनल वोल्टेज चयन हेडर

1 एक्स पैनल ऑफ हेडर

मिश्रित

1 एक्स क्लियर सीएमओएस हेडर

1 एक्स चेसिस इंट्रूड हेडर

1 एक्स COM पोर्ट हेडर

1 एक्स COM डीबग हेडर

1 एक्स फ्रंट पैनल ऑडियो हेडर (एएएफपी)

1 एक्स एलवीडीएस कनेक्टर

1 एक्स एम.2 स्लॉट (कुंजी ई)

1 एक्स स्पीकर हेडर

1 एक्स एसपीआई टीपीएम हेडर (14-1पिन)

1 x 10-1 पिन सिस्टम पैनल हेडर

BIOS फ़ंक्शन

128 एमबी फ्लैश रॉम, यूईएफआई एएमआई बायोस

प्रबंधन समारोह

पीएमई, पीएक्सई द्वारा डब्ल्यूओएल

पैकेज सामग्री

केबल

2 x SATA 6Gb/s केबल

1 एक्स सैटा पावर केबल

मिश्रित

2 एक्स आई/ओ शील्ड्स

इंस्टालेशन मीडिया

1 एक्स समर्थन डीवीडी

प्रलेखन

1 एक्स एसीसी एक्सप्रेस एक्टिवेशन कुंजी कार्ड

1 एक्स उपयोगकर्ता गाइड

समर्थित ओएस

विंडोज़® 11 64-बिट, विंडोज़® 10 64-बिट

मदरबोर्ड का आकार

पतला मिनी-आईटीएक्स फॉर्म फैक्टर

6.7" x 6.7" (17.0 सेमी x 17.0 सेमी)
